Мир под нашими ногами скрывает огромные пласты истории: от потерянных веками ранее монет и древнего оружия до современных инженерных коммуникаций и забытых ювелирных украшений. Человеческий глаз не способен заглянуть сквозь толщу земли, но для технологий это не преграда. Главным ключом к поиску скрытых сокровищ и обеспечению безопасности стал металлоискатель (или металлодетектор).
Сегодня этот прибор ассоциируется не только с романтикой археологических раскопок или поиском кладов на пляжах. Сфера его применения охватывает глобальные отрасли – от военной инженерии до пищевой промышленности. Чтобы понять, почему это устройство стало незаменимым, необходимо разобраться в физических принципах его работы, многообразии видов и ключевых сферах применения.
Как металлоискатель «видит» сквозь землю
Работа любого металлоискателя базируется на фундаментальных законах электродинамики, в частности – на явлении электромагнитной индукции, открытом Майклом Фарадеем в XIX веке. Если говорить простым языком, прибор создает невидимое магнитное поле и фиксирует, как окружающие предметы на это поле реагируют.
Процесс обнаружения можно разделить на четыре основных этапа:
- Генерация поля. Электронный блок управления подает переменный ток на поисковую катушку (передатчик). Вокруг катушки мгновенно возникает первичное электромагнитное поле, которое проникает в грунт, воду или другие среды.
- Возбуждение цели. Когда это поле пересекает металлический предмет (который является проводником), внутри самого предмета возникают вихревые токи (токи Фуко).
- Вторичное поле. Вихревые токи в металлической цели создают собственное, вторичное электромагнитное поле, направленное навстречу первичному.
- Фиксация сигнала. Приемная катушка металлоискателя улавливает это вторичное поле. Электронная схема обрабатывает искажение, усиливает его и преобразует в понятный для человека сигнал – звук в наушниках, отклонение стрелки или индикацию на ЖК-дисплее.
Основные типы металлоискателей по принципу работы
Технологии не стоят на месте, и для разных задач требуются разные схемы детекции. В современной практике выделяют три ключевые технологии.
VLF (Very Low Frequency)
Очень низкая частота. Это самая популярная технология, используемая в грунтовых и пляжных приборах. VLF-металлоискатели работают на двух катушках: одна непрерывно передает сигнал, другая – принимает.
- Плюсы: отлично распознают типы металлов (дискриминация), потребляют мало энергии, имеют доступную стоимость.
- Минусы: чувствительны к минерализации грунта (соленая вода, глинистые почвы с содержанием железа снижают глубину поиска).
PI (Pulse Induction)
Импульсная индукция. Такие приборы используют одну катушку, которая работает циклически: посылает мощный кратковременный импульс тока, а затем мгновенно переключается в режим приема, «слушая» затухание вихревых токов в металле.
- Плюсы: абсолютно игнорируют тяжелые грунты и соленую воду. Обладают огромной глубиной обнаружения.
- Минусы: практически не способны отличать черные металлы от цветных (железный гвоздь и золотое кольцо будут звучать одинаково).
Multi-IQ / Многочастотные приборы
Самое современное поколение детекторов, способное генерировать и обрабатывать сигналы на нескольких частотах одновременно (например, от 5 кГц до 40 кГц). Это позволяет одинаково хорошо видеть как крупные глубокие объекты, так и мельчайшие золотые самородки.
Сферы применения
Область использования металлодетекторов давно вышла за рамки хобби. Сегодня это критически важный инструмент во многих сферах жизнедеятельности человека.
Безопасность и антитеррор
Это первое, с чем сталкивается каждый городской житель. Арочные и ручные металлодетекторы установлены в аэропортах, на вокзалах, в школах и стадионах. Они предназначены для бесконтактного досмотра людей с целью выявления огнестрельного и холодного оружия, взрывных устройств в металлических оболочках.
Военное дело и гуманитарное разминирование
Саперные металлоискатели спасают тысячи жизней. Они помогают обнаруживать мины, неразорвавшиеся снаряды и растяжки. Современные армейские модели проектируются с высокой точностью, чтобы находить даже мины с минимальным содержанием металла (в пластиковых корпусах).
Строительство и ЖКХ
Перед началом земляных или ремонтных работ инженеры используют трассоискатели и промышленные детекторы, чтобы:
- Локализовать подземные высоковольтные кабели.
- Найти силовые трубопроводы и газовые магистрали.
- Обнаружить скрытую проводку или арматуру в бетонных стенах перед сверлением.
Археология и историческая наука
Профессиональные историки используют детекторы для точной фиксации мест сражений, поиска древних захоронений и инвентаризации культурных слоев. Это позволяет находить наконечники стрел, фибулы, элементы доспехов и монеты, помогающие точно датировать исторические памятники.
Пищевая и фармацевтическая промышленность
На конвейерных лентах заводов устанавливаются промышленные металлодетекторы. Они сканируют сырье (мясо, муку, таблетки), чтобы исключить случайное попадание внутрь готовой продукции металлических обломков оборудования, болтов или проволоки.
Кладоискательство и хобби (Приборный поиск)
Миллионы людей по всему миру занимаются поиском «по старине» или «по войне». Сюда относится:
- Пляжный поиск. Сбор утерянных отдыхающими современных украшений и монет.
- Поиск метеоритов. Обнаружение космических тел, богатых железом и никелем.
- Поиск самородного золота. Добыча золотых крупиц в ручьях и горах.
Анатомия прибора: из чего состоит металлоискатель

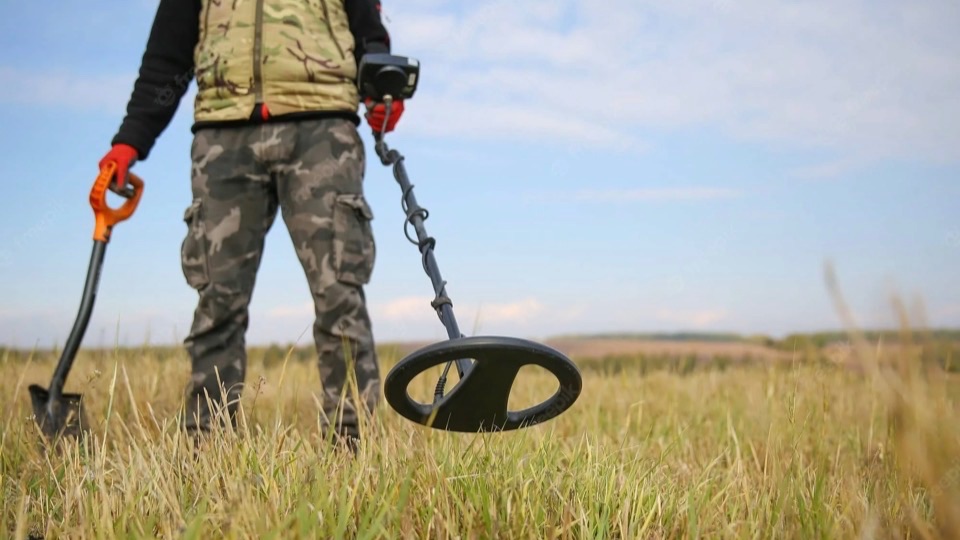

Конструкция стандартного грунтового металлоискателя эргономична и продумана для длительного использования:
- Поисковая катушка (датчик). Герметичный элемент, который непосредственно сканирует землю. Бывает круглой или эллиптической формы.
- Штанга. Телескопическая или разборная конструкция (обычно из углепластика или алюминия), соединяющая все элементы.
- Блок управления. «Мозг» прибора с микропроцессором, дисплеем, кнопками настроек и динамиком.
- Подлокотник. Фиксирует локоть оператора, снижая нагрузку на кисть и спину во время многочасового поиска.
Ключевые характеристики и функции
Выбирая или оценивая металлоискатель, специалисты смотрят на несколько критически важных параметров:
- Дискриминация. Способность прибора отсекать ненужный мусор. Настроив маску дискриминации, можно сделать так, чтобы прибор молчал при обнаружении ржавых гвоздей и пивных пробок, но выдавал четкий сигнал на серебро или медь.
- Глубина обнаружения. Зависит от размера катушки и частоты. Маленькие катушки («снайперки») видят неглубоко, но точечно. Большие катушки («рули») бьют глубоко, но могут пропускать мелкие цели.
- Баланс грунта (Ground Balance). Функция, которая помогает прибору «отстроиться» от помех, создаваемых самой землей (соли, минералы, горячие камни). Без правильного баланса прибор будет постоянно ложно срабатывать.
- Целеуказание (Pinpoint). Режим точного определения центра цели. Позволяет не копать огромные ямы, а извлекать предмет из небольшого комка земли.
Заключение
Металлоискатель — это идеальный пример того, как сложный физический закон может быть упакован в компактный, интуитивно понятный и невероятно полезный инструмент. Защищая людей на досмотрах, помогая строителям избегать аварий, возвращая из небытия исторические артефакты и даря радость открытий любителям приключений, этот прибор по праву заслужил статус одного из самых важных технологических изобретений нашего времени. Пока под землей остается хотя бы один металлический предмет, профессия и хобби, связанные с металлодетекцией, будут жить и развиваться.
